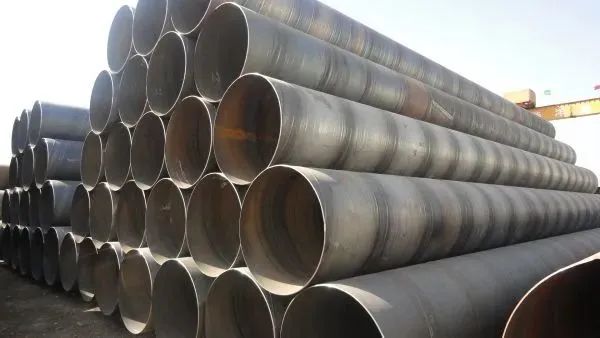

Le tuyau en acier en spirale est un tuyau en acier à joint en spirale fabriqué par compression automatique avec des plaques de rouleaux d'acier comme matières premières, souvent pressées et formées, et soudé avec un processus automatique de soudage à l'arc double face. Le principal processus de production est le suivant :
(1) Les matières premières sont des rouleaux d'acier, des fils soudés et de la soudure. Des tests physiques et chimiques stricts doivent être réussis avant l’investissement.
(2) Tournez avec la tête et les queues en acier, utilisez le soudage à l'arc enterré à une ou deux fils et utilisez le soudage automatique à l'arc enterré pour reconstituer le soudage après le laminage dans les tuyaux en acier.
(3) Avant la formation, le tissu est clair, coupé et raboté, et la surface est nettoyée et transportée sur la surface.
(4) Utilisation d'un manomètre de connexion électrique pour contrôler la pression du cylindre d'huile des deux côtés du convoyeur afin d'assurer le transport en douceur de l'acier.
(5) Type de rouleau de contrôle externe ou de contrôle interne.
(6) Le dispositif de contrôle de l'espace de soudure est utilisé pour garantir que l'espace de soudure répond aux exigences de soudage. Le diamètre du tuyau, le montant du bord d'erreur et l'espace de soudure sont strictement contrôlés.
(7) Aux États-Unis, le soudage interne et le soudage externe sont utilisés dans la machine à souder Lincoln pour le soudage à l'arc enterré à un ou deux fils afin d'obtenir des spécifications de soudage stables.
(8) Les soudures soudées sont vérifiées par une sonde automatique à ultrasons continue en ligne pour garantir la perte de 100 % des cordons de soudure en spirale. S'il y a des défauts, appelez automatiquement la police et pulvérisez la marque, les ouvriers de production ajustent les paramètres du processus à tout moment pour éliminer les défauts à temps.
(9) Coupez le tuyau en acier en une seule racine avec une machine de découpe plasma à air.
(10) Après avoir coupé en un seul tuyau en acier, chaque lot de têtes de tube en acier doit d'abord être strictement inspecté, vérifier les propriétés mécaniques, les ingrédients chimiques, les conditions de dissolution, la qualité de la surface du tuyau en acier et l'inspection de détection non endommagée pour assurer le contrôle. processus de soudure. Ce n'est qu'après qualification qu'il pourra être officiellement mis en production.
(11) Il y a une partie d'une marque de détection de tonalité continue sur la soudure. Après examen manuel par ultrasons et rayons X, s'il y a des défauts, après réparation, il n'est pas testé à nouveau jusqu'à ce qu'il soit confirmé que le défaut a été éliminé.
(12) Le tube où les joints de type tube qui croisent la soudure soudée et se croisent avec la soudure en spirale sont tous vérifiés par télévision à rayons X ou par tournage.
(13) Chaque tuyau en acier est testé par pression d'eau statique et la pression est scellée par un joint radial. La pression et la durée du test sont strictement contrôlées par le dispositif de détection hydraulique par micro-ordinateur des tuyaux en acier. Le paramètre de test est automatiquement imprimé.
(14) Traitement des machines à l'extrémité du pipeline, de sorte que la surface d'extrémité soit verticale et que l'angle du cornet et les bords émoussés soient contrôlés avec précision.
