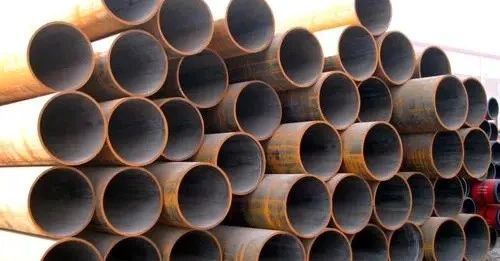

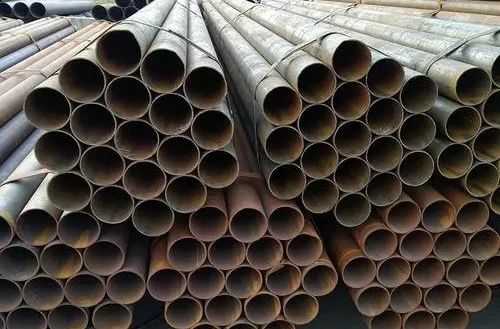

Les tubes en acier à soudure droite désignent les tubes en acier soudés parallèlement à la direction de la longueur et les tubes en acier. Ils sont généralement fabriqués à partir de bandes d'acier ou de plaques d'acier au moyen d'un équipement de fusion haute fréquence à soudure droite. Selon le processus de production et l'utilisation des tubes en acier droits, les tubes en acier droits peuvent être divisés en différents types, tels que les tubes en acier pour le soudage électrique public, les tubes à paroi mince pour le soudage, les tubes à huile de refroidissement des transformateurs, etc. De plus, selon le processus de production et l'utilisation ultérieurs, ils peuvent être subdivisés en tubes d'échafaudage, tubes pour fluides, manchons métalliques, tubes de support et tubes de clôture.
1. Détective : Après que la plaque d'acier utilisée pour fabriquer des tubes en acier à joint droit soudés à l'arc enterré de gros calibre entre dans la chaîne de production, l'inspection par ultrasons de la carte complète est effectuée en premier.
2. Bord du moulin : Le fraisage double face sur les deux bords de la plaque d'acier est utilisé pour répondre aux exigences de largeur de la plaque, parallèlement au côté parallèle de la plaque et à la forme de la pente.
3. Bord de pré-cintrage : utilisez la machine de pré-cintrage pour effectuer le pré-cintrage de la planche afin de donner au bord de la planche une courbure incurvée.
4. Pour le moulage : Tout d'abord, la plaque d'acier pré-courbée a d'abord été estampée sur la machine de moulage JCO, pressée plusieurs étapes après plusieurs étapes, pressée en forme de J, puis l'autre moitié de la plaque d'acier a également été pliée en forme de C, et a finalement formé un O-shaan Essence en forme de O
5. Pré-soudage : Réalisez le formage des tubes en acier de soudage droit et utilisez le soudage sous protection gazeuse (MAG) pour le soudage continu.
6. Soudure interne : Soudure à l'arc avec des colonnes de fils enterrés (jusqu'à quatre fils) à l'intérieur du tube en acier droit.
7. Soudure externe : Soudure à l'extérieur du tube en acier soudé à l'arc cousu avec un arc courbé divisé.
8. Inspection par ultrasons I : inspection à 100 % des cordons de soudure et des soudures à l'intérieur et à l'extérieur des tubes en acier soudés droits.
9. Inspection par rayons X I : Inspection TV industrielle à 100 % par rayons X des soudures internes et externes, utilisant un système de traitement d'image pour assurer la sensibilité de la détection.
10. Expansion : La longueur totale du tube en acier à joint droit soudé à l'arc enterré est élargie pour améliorer la taille et la précision du tube en acier et améliorer l'état de répartition des contraintes dans le tube en acier.
11. Essai hydraulique : le tube en acier après l'expansion du diamètre sur la machine d'essai hydraulique est inspecté pour garantir que la pression d'essai du tube en acier répond aux exigences de la norme. La machine dispose d'une fonction d'enregistrement et de stockage automatique.
12. Bord inversé : L'extrémité du tube après l'inspection est passée pour atteindre la taille des pentes d'extrémité du tube.
13. Test par ultrasons II : L'inspection par ultrasons est à nouveau effectuée pour vérifier les défauts que les tubes en acier soudés droits peuvent produire en fonction du diamètre et de la pression de l'eau.
14. Examen aux rayons X II : L'inspection par télévision industrielle aux rayons X et les soudures des tubes ont été effectuées sur les tubes en acier après le test de diamètre et hydraulique.
15. Test de poudre magnétique côté tube : Cette inspection est effectuée pour découvrir les défauts côté tube.
16. Anti-corrosion et revêtement : Les tubes en acier qualifiés effectuent l'anticorrosion et le revêtement selon les exigences de l'utilisateur.
